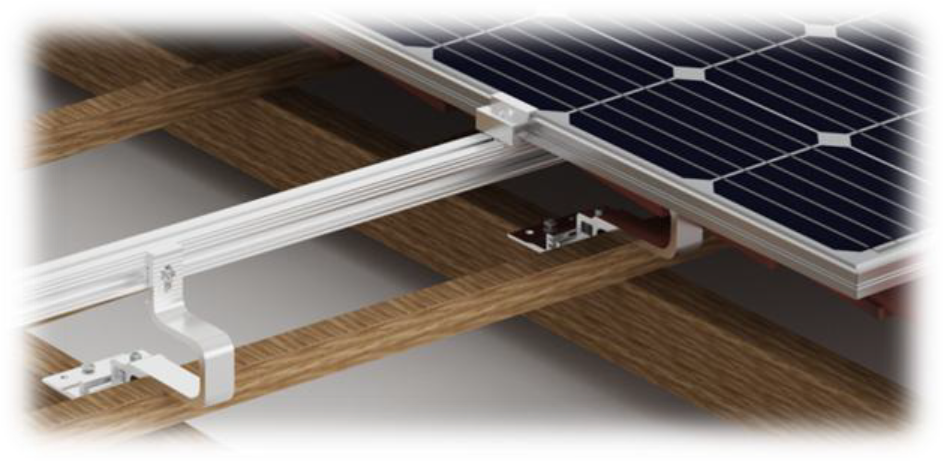

Der Dachhaken DH-S ist eine robuste und montagefreundliche Lösung für die Installation von Photovoltaikanlagen auf Ziegeldächern. Die Unterkonstruktion ermöglicht eine dachparallele Montage der PV-Module und fügt sich dadurch harmonisch in die bestehende Dachfläche ein.
Durch die durchdachte Konstruktion und die flexible Positionierung der Befestigungselemente lässt sich das System schnell und präzise an die jeweiligen Gegebenheiten des Daches anpassen. Dadurch wird die Montage wesentlich vereinfacht und die Montagezeit deutlich reduziert.
Der Dachhaken DH-S eignet sich mit 3-facher Höheneinstellung in der Verstellungsplatte ideal für unterschiedliche Ziegeldächer und bietet eine wirtschaftliche, flexible und zuverlässige Lösung für die Montage von Photovoltaikanlagen.
Beschreibung
Dachhaken DH-S3H
Einsatzbereich
Schrägdächer
Modulabmessungen
Alle Solarmodulgrößen
Aufstellwinkel
Dachparallel – Hochkantmontage
Belegung
Thermische Trennung ab max. 16,2 m
Höhe Verstellung
40-47-54 mm (Holz bis DH-S3 Haken) / 25 mm Verstellungsmöglichkeit bei Schiene
Schneelast
Standard bis 3 kN/m²
Windlast
35 m/s
Überspannlängen
Bis zu 2 m einsetzbar
Befestigungsart
Solar-Holzschraube / Holzschraube, Tellerkopf
Max. Dachneigung
Bis zu 60°
Material
EN AW-6063 T66, Schrauben Edelstahl A2-70
Produktgarantie
10 Jahre
