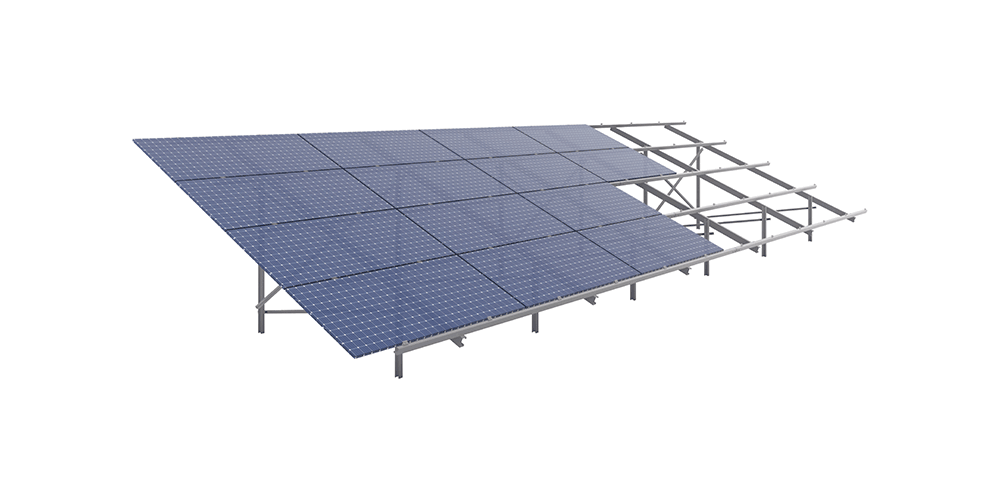

Das Montagesystem H4-Standard wurde für leistungsstarke Freiflächenanlagen entwickelt und überzeugt durch hohe Stabilität, effiziente Flächennutzung und maximale Energieeffizienz. Die horizontale Vierfach-Konfiguration mit reduzierter Tischhöhe minimiert Verschattungen und steigert die Energieproduktion.
Das System eignet sich besonders für Standorte mit hohen Windlasten und anspruchsvollen Flächenanforderungen. Die robuste Stahlkonstruktion sorgt für eine langlebige und zuverlässige Lösung.
Effiziente Flächennutzung und robuste Konstruktion für leistungsstarke Freiflächenanlagen.
Reduzierter Schattenwurf durch optimierte Tischhöhe, Erhöhung der jährlichen Energieproduktion
Effiziente Flächennutzung für die Projektplanung
Ideal für Standorte mit hohen Windlasten
Robuste und langlebige Konstruktion für langfristige Betriebssicherheit
Beschreibung
(H4 – Standard) Vierfaches horizontales Freiflächen-System
Einsatzbereich
Freiflächen, Wiesen
Modulabmessungen
Verstellbar für alle Solarmodulgrößen
Aufstellwinkel
Varianten mit 15° bis 30°
Tischbelegung
min. 4×2 / max. 4×20, kundenspezifische Fertigung
Befestigung
Gerammt, Betonfundament, Schraubfundament
Rammtiefe
Abhängig von Variante, Bodenverhältnissen, Anwendung, Schneelast usw.
Höhe Tischunterkante
Variabel, Standard 600 mm
Pfostenabstand
Projektspezifisch unter Berücksichtigung der lokalen Windlast und Schneelast
Max. Geländeneigung
10°
Material
S235JR, S355JR, Magnelis ZM 310-420 / Feuerverzinken
Windlast, Schneelast
Anpassung an lokale Schnee- und Windlasten
